Обзор комплекта вентиляторов Aerocool P7-F12 Pro с RGB-подсветкой и управляющим контроллером

Коробочка из плотного картона имеет строгое и неяркое оформление.

На гранях коробочки изображены вентиляторы и контроллер, схема подключения вентилятора к контроллеру, перечислены основные особенности комплекта, а также приведены технические характеристики продукта.

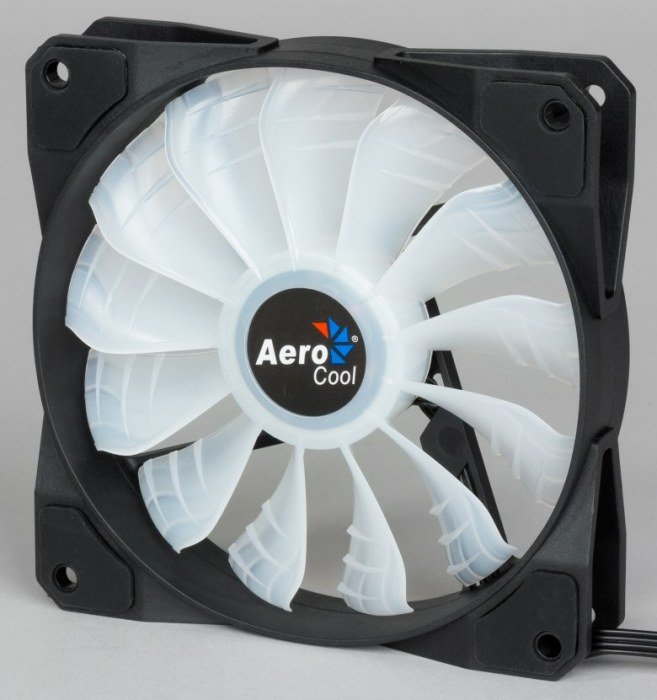

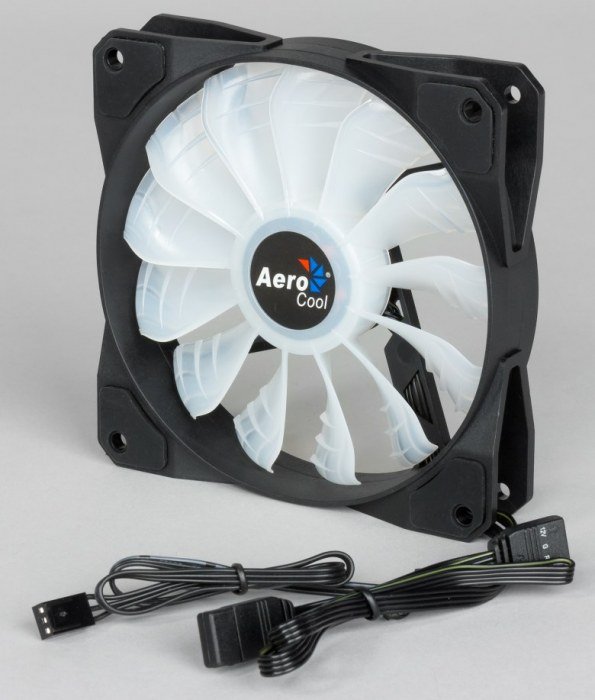

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют специфическую форму. Производитель пишет: «Ребра на лопастях вентилятора изменяют направление воздуха, увеличивая его давление и обеспечивая максимально эффективное охлаждение системы. Кроме того, они уменьшают сопротивление воздуха и снижают уровень шума при работе вентилятора».

В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,4 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге такую конструкцию проушин можно рассматривать лишь в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель AV12025.

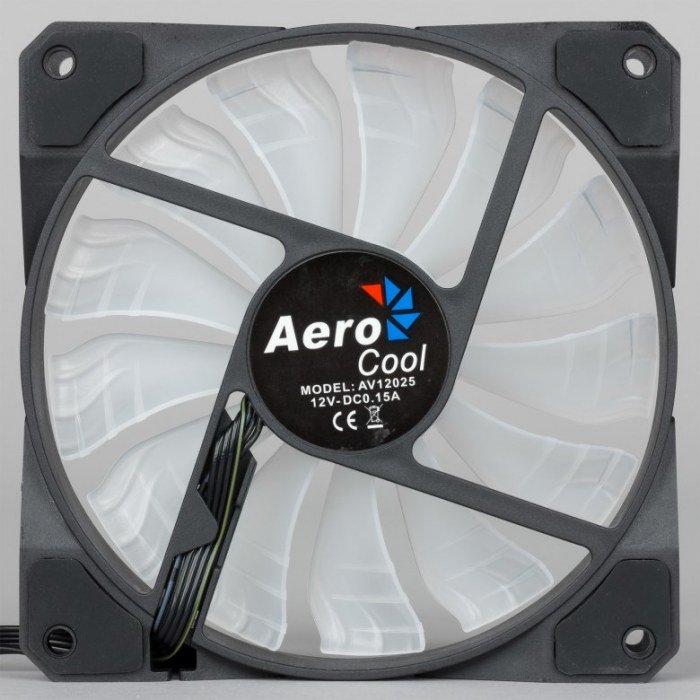

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив его), поверили производителю, что в нем установлен гидравлический подшипник. На сайте производителя указано, что крыльчатка съемная (это «облегчает очистку вентилятора от накопившейся пыли»), но прилагая разумные по величине усилия, нам снять ее не удалось.

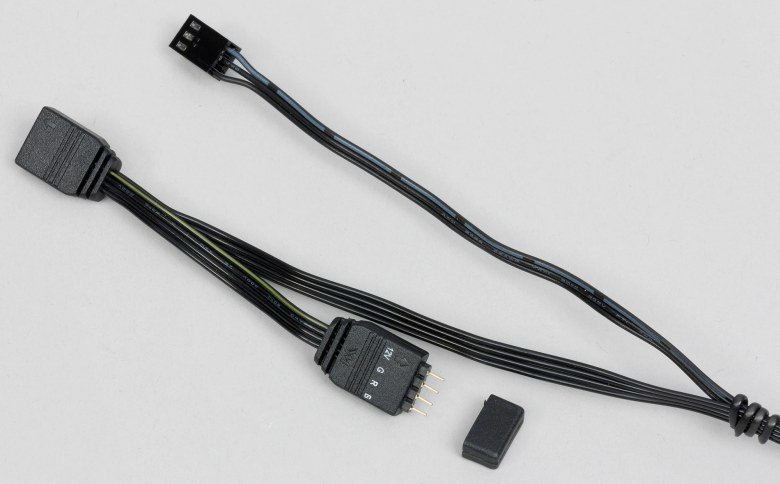

От вентилятора и контроллера идут простые плоские кабели, что очень удобно в работе.

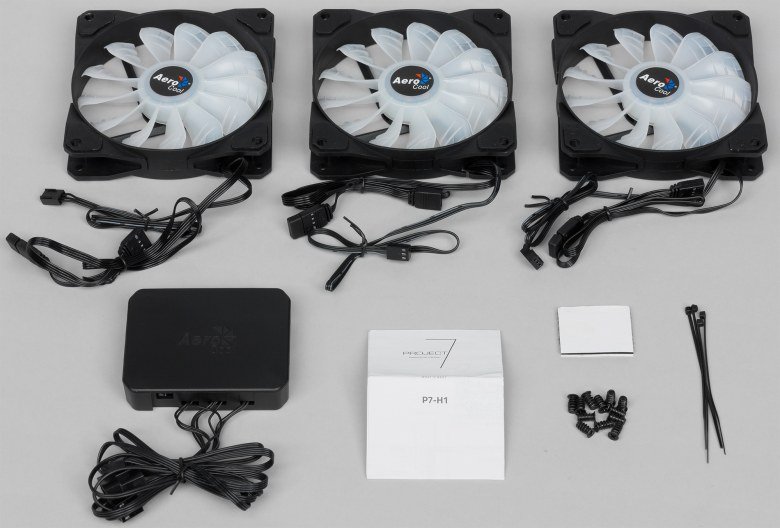

В комплект набора P7-F12 Pro входят три описанных вентилятора, а также по четыре самореза к каждому вентилятору и контроллер. Еще есть площадка-липучка с клейкими поверхностями (видимо, для закрепления контроллера внутри корпуса), четыре пластиковые стяжки и краткое руководство (в основном в картинках и с надписями на английском языке, но есть пара строк и на русском).

Руководство в виде файла PDF можно загрузить с сайта производителя.

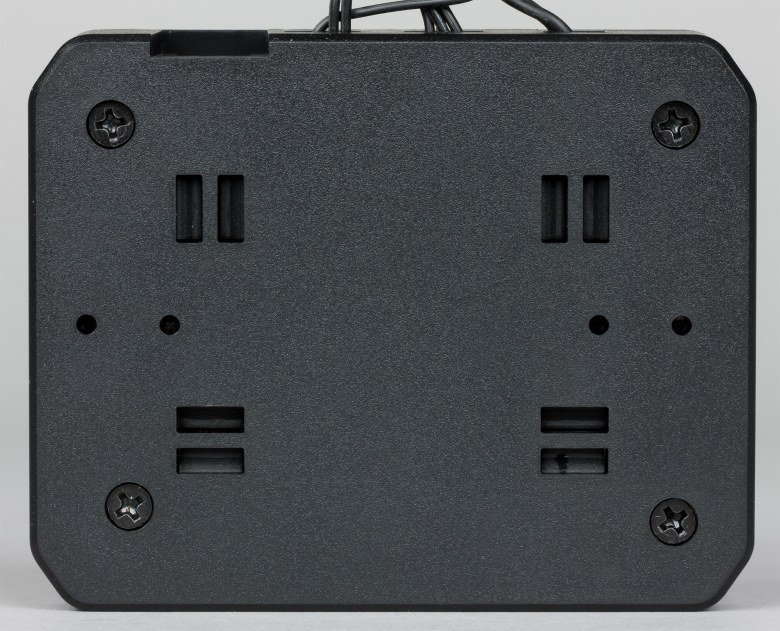

Нижняя поверхность корпуса контроллера в основном плоская.

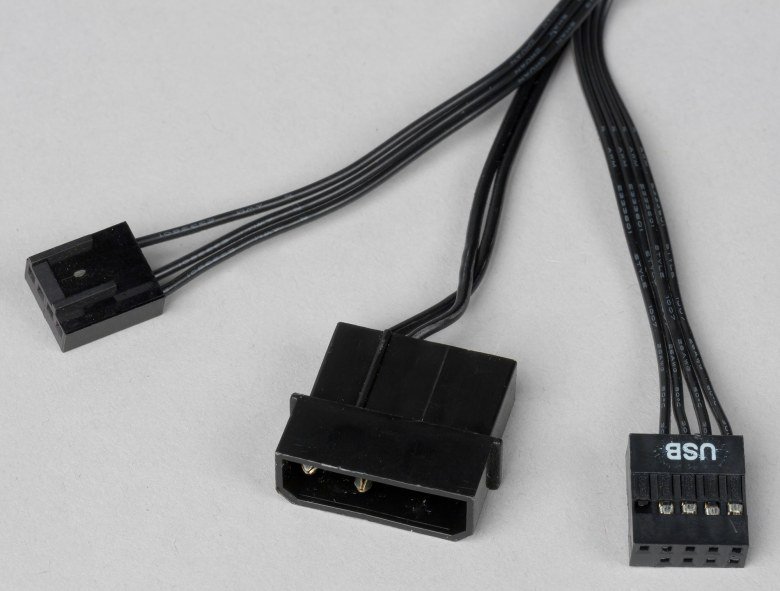

С одного торца от контроллера отходят три неотсоединяемых кабеля.

К источнику питания 12 В контроллер подключается кабелем с периферийным разъемом питания («Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, лучше бы тут был разъем питания SATA.

Кабель с разъемом к колодке USB 2.0 соединяет контроллер и системную плату. Еще один разъем подключается к разъему для вентилятора на системной плате. Как видно, задействуются только три контакта — общий, питание (12 В) и сигнал с ШИМ. Для адресации контроллера в системе его номер выставляется с помощью переключателей на боку контроллера.

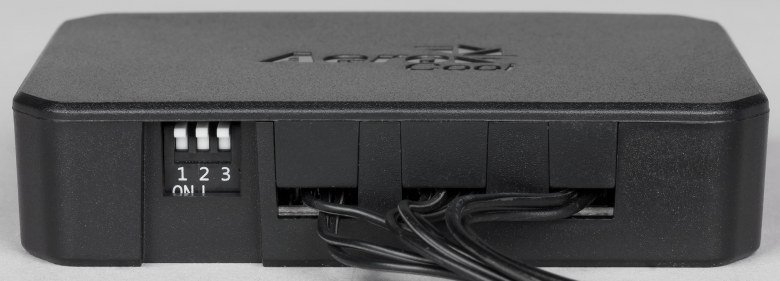

В системе одновременно может работать до 8 контроллеров, и к каждому может быть подключено по 5 вентиляторов, что в итоге дает до 40 управляемых вентиляторов. Однако с учетом того, что каждый контроллер фактически занимает два USB-порта, подключить все 8 контроллеров к одной плате практически невозможно. Вентиляторы подключаются к стандартным 4-штырьковым разъемам на контроллере, что позволяет использовать почти любые вентиляторы для корпусов и систем охлаждения ПК.

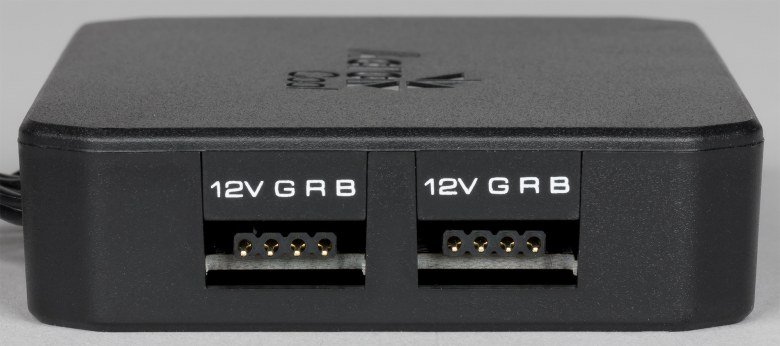

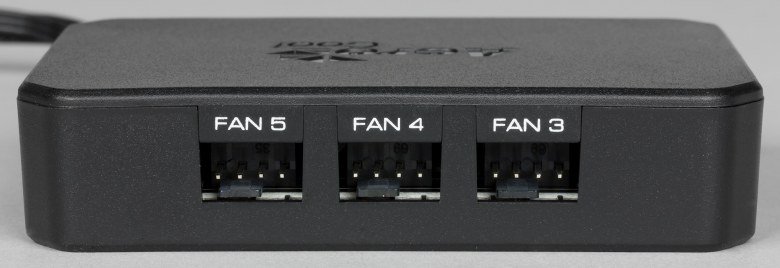

Два разъема на следующей плоскости контроллера предназначены для подключения к нему устройств с типичной RGB-подсветкой, требующей 4 контакта — плюс питания и по одному управляющему на каждый цвет.

Это могут быть другие устройства семейства Aerocool Project7, в комплект поставки которых не входит контроллер (например, такие же вентиляторы P7-F12 по отдельности или блоки питания), а также устройства с RGB-подсветкой других производителей. RGB-кабель от комплектного вентилятора оснащен разветвителем, что позволяет соединять устройства с подсветкой последовательно, тем самым преодолевается ограничение из всего двух разъемов на контроллере. Если вилка на следующее устройство не задействована, то она закрывается защитным колпачком.

Разъем питания для вентилятора трехконтактный, так что регулировку с помощью ШИМ вентилятор не поддерживает. Производитель указывает, что максимальная мощность вентиляторов, подключенных к одному контроллеру, не должна превышать 18 Вт, а максимальная мощность подключенной светодиодной подсветки — 24 Вт.

Управление вентиляторами осуществляется с помощью фирменного ПО, работающего под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. Вверху окна программы расположены закладки выбора контроллеров, в левой части — выбор режима подсветки, максимальной яркости и скорости перехода, в правой — выбор цвета, кнопка передачи настроек на контроллер и переключатель режима циклического перебора цвета. Слева внизу — выбор вентилятора, для которого демонстрируется текущая скорость вращения.

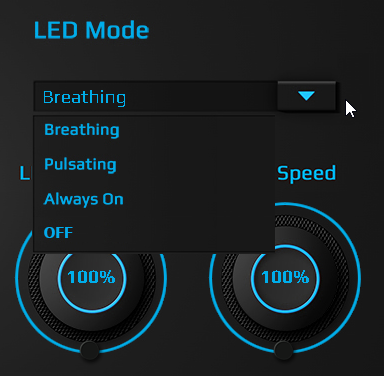

Режимов подсветки четыре: выключено, всегда включено, «пульс» и «дыхание».

В динамических режимах «пульс» и «дыхание» снижение максимальной яркости увеличивает частоту цикла, так как светодиоды достигают максимальной яркости быстрее. Режимы подсветки демонстрирует видеоролик ниже:

Специального драйвера для работы ПО не нужно. Отметим, что скорость вращения подключенных к контроллеру вентиляторов определяется коэффициентом заполнения ШИМ на соответствующем контакте разъема, к которому подключен контроллер.

Тестирование

Данные измерений

Вентилятор
Габариты, мм (по рамке)120×120×25,6
Масса, г139 (с кабелем)
Длина кабеля питания вентилятора, см42
Длина RGB-кабеля, см44,8+5,7
Максимальный потребляемый ток, А0,16
Напряжение запуска, В (КЗ* = 100%)4,8
Напряжение остановки, В (КЗ* = 100%)3,2
Контроллер
Масса, г82 (с кабелями)
Длина кабеля USB, см50
Длина кабеля питания, см49,6
Длина кабеля к разъему для вентилятора, см50

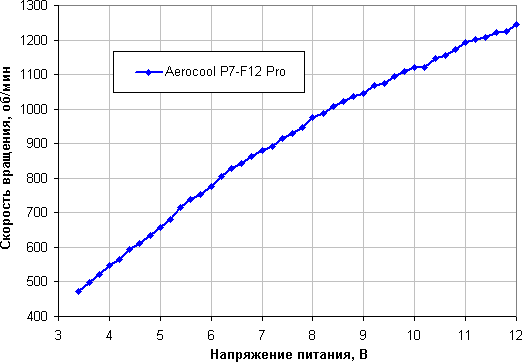

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. При подаче на контроллер сигнала ШИМ с КЗ 100% скорость вращения подключенного к контроллеру вентилятора равна чуть более 1200 об/мин, при 50% — 800 об/мин, при 0% — 700 об/мин.

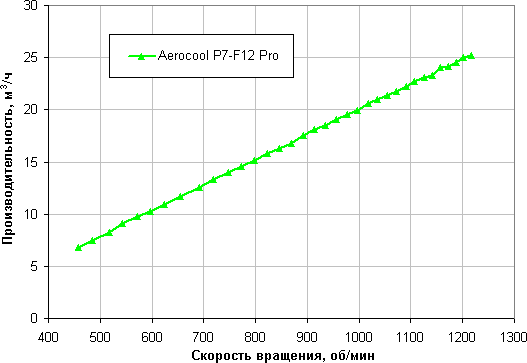

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

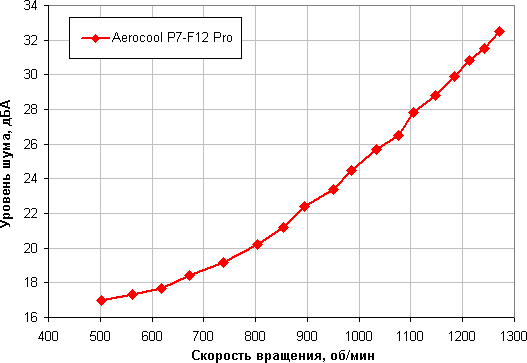

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

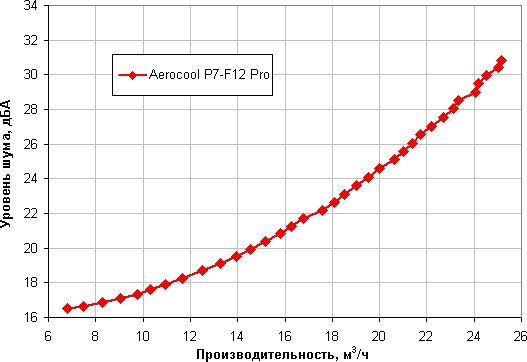

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Чтобы привести данные в соответствие друг с другом, мы проводили нелинейную интерполяцию уровня шума к тем скоростям вращения, которые были при замере производительности.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Максимальное статическое давление равно 11,1 Па или 1,13 мм водяного столба.

Выводы

Вентиляторы из набора P7-F12 Pro отличаются необычным дизайном крыльчатки и наличием RGB-подсветки. Примечательно, что подсветка подключается отдельным кабелем и имеет типичную четырехпроводную схему, что в принципе позволяет использовать эти вентиляторы с другими контроллерами — и наоборот, допустимо использовать комплектный контроллер для управления подсветкой других устройств, как принадлежащих к семейству Project7, так и нет. Благодаря двум разъемам для подсветки на контроллере и разветвителям на кабелях вентиляторов количество подключенных устройств с подсветкой ограничено только максимальной допустимой мощностью в 24 Вт. Непосредственно к контроллеру можно подключать до пяти вентиляторов суммарной мощностью до 18 Вт. В итоге комплект получился универсальным и расширяемым, из недостатков можно отметить разве что неудобный разъем питания и нерациональное использование USB-колодки на системной плате.

Читать статью  Обзор обогревателя Теплэко

Обзор и тесты AeroCool CoolTouch-E. Контроллер вентиляторов с сенсорной панелью

Организовывая схему охлаждения системного корпуса, обойтись без регуляции скорости вращения вентиляторов сложно. И хотя современные материнские платы позволяют регулировать обороты с помощью фирменного ПО, делать это удобнее с помощью контрольных панелей. Сегодня рассмотрим новинку от Aerocool – AeroCool CoolTouch-E.

30 апреля вышло сразу два контроллера: CoolTouch-E и CoolTouch-R. Обе модели имеют сенсорный жидкокристаллический дисплей. Старшую модель отличает наличие слотов для карт памяти и USB 3.0 разъема.

Доступность AeroCool CoolTouch-E

На момент проведения тестирования средняя стоимость AeroCool CoolTouch-E, по данным сервиса Яндекс.Маркет, составляет 1290 рублей.

Комплектация

Поставляется контроллер в компактной коробке с изображением устройства и данными по техническим характеристикам. Комплектация незамысловатая, предлагается лишь набор винтов для крепления в 5.25 отсеке.

Внешний вид

Смотрится AeroCool CoolTouch-E неплохо: панель имеет строгий черный корпус (также доступен и белый вариант окраски). Размеры лицевой части повторяют габариты 5.25 отсека корпуса — 148,5 мм х 42 мм.

Основную площадь лицевой стороны занимает сенсорный дисплей, его габариты составляют 100 x 25 мм. Традиционные механические кнопки и регуляторы полностью отсутствуют, как следствие никаких выступающих элементов.

Всю площадь дисплея можно разделить на несколько функциональных зон. Слева – анимированный индикатор работы вентиляторов. В верхней части шкала оборотов вращения.

Ниже кнопки выключения, переключатель каналов и регулятор оборотов. В завершении можно отметить кнопку переключения цвета подсветки. Всего доступно 7 разных цветов (красный, зеленый, желтый, синий, голубой, фиолетовый и белый), каждый канал имеет свой цвет.
На внутренней стороне панели разместилась плата управления, вся проводка подключается одним шлейфом.

Предлагается 4 реобаса, каждый кабель имеет соответствующую отметку FAN1-FAN4, дополнительно канал дублируется одним MOLEX. Проблем с подключением вентиляторов любого типа не возникнет.
К плюсам этого решения можно отнести достаточную длину проводки подключения вентиляторов, обычно практикуется распайка разъемов прямо на плате контроллера, AeroCool CoolTouch-E выгодно отличается, предлагая запас длины для организации скрытой проводки.

Сбоку находятся два ряда по 2 отверстия, чтобы зафиксировать панель управления внутри 5.25″ отсека.

Тестирование

МодельДанные
КорпусAerocool Strike-X Air
Материнская платаBiostar Hi-Fi Z87X 3D Ver 5.x
ПроцессорIntel Core i5-4670K Haswell
ВидеокартаInno3D iChill GeForce GTX 780 HerculeZ 3000
Кулер для процессораDeepCool Ice Blade Pro v2.0
Оперативная памятьCorsair CMX16GX3M2A1600C11 DDR3-1600 16 Гб Kit CL11
Жесткий дискADATA XPG SX900 256 ГБ
Жесткий диск 2WD Red WD20EFRX
Блок питанияAerocool Templarius 750W
Wi-Fi адаптерTP-LINK TL-WDN4800
АудиоCreative Sound Blaster EVO Wireless
Мониторiiyama ProLite E2773HDS
МышкаROCCAT Kone XTD
КлавиатураSteelSeries Apex [RAW]
Операционная системаMicrosoft Windows Ultimate 7 64-bit

Работа панели управления проверялась двумя подключенными вентиляторами корпуса Aerocool Strike-X Air Black. Изменение оборотов происходит с помощью нажатия на соответствующие сенсорные кнопки. Чувствительность сенсора нельзя назвать высокой, требуется небольшое усилие для активации управления.

В ходе тестов с помощью мультиметра замерялось выходное напряжение, оно находилось в диапазоне 6-11,5 В. К сожалению, посмотреть скорость вращения (как и напряжение) с помощью панели не получится – все-таки это не контрольная панель.

Все реже при сборке ПК пользователи делают выбор в пользу DVD и Blu-ray приводов, разъемы 5.25 дюймов чаще всего пустуют и выполняют просто декоративную функцию. Увеличить функциональность лицевой панели можно с помощью кард-ридеров и контроллеров вращения вентиляторов.

Видео обзор AeroCool CoolTouch-E

Итоги по AeroCool CoolTouch-E

В случае с AeroCool CoolTouch-E, эта модель целиком и полностью заточена под работу с системой охлаждения. Вся рабочая площадь занята элементами управления вращения, архаичные механические кнопки заменены на современную сенсорную панель. Наличие выбора цвета подсветки может заметно преобразить внешний вид корпуса. Серьезных проблем в ходе эксплуатации не замечено.
AeroCool CoolTouch-E получает заслуженную награду «Золото. Выбор редакции MegaObzor.com».

Контроллер вентиляторов aerocool gatewatch 2 silver en42581 обзор

Данный обзор посвящен многофункциональной панели PowerWatch от небезызвестной в моддерских кругах компании AeroCool. Устройство является наиболее функциональным в линейке «Часов» (Watch) и выпускается в двух цветовых решениях: черном и серебристом.

Технические характеристики

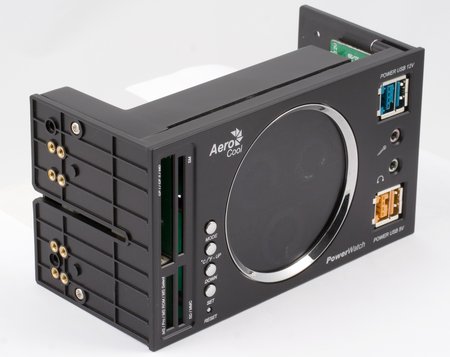

PowerWatch представляет собой П-образную конструкцию, которая занимает два пятидюймовых отсека в корпусе. Её размеры составляют:

  • Многофункциональный LCD-дисплей
  • Ручная или автоматическая регулировка скорости вращения 4 вентиляторов
  • Отображение температурных показателей с 4 термодатчиков
  • Сигнализация об остановке вентилятора или о превышении температурой порогового значения
  • Порты для подключения микрофона и наушников
  • Два порта PoweredUSB (5В и 12В)
  • Картовод под 25 типов карт памяти

Особое внимание следует уделить портам PoweredUSB. Их особенность в том, что, подключив к ним специально обученный кабель, можно одновременно передавать данные с USB-устройства и заряжать его током величиной до трёх Ампер. Чудес здесь нет, просто кабель с одной стороны раздваивается на USB-часть и зарядный штекер.

Более подробную информацию о кабелях PoweredUSB можно получить на сайте компании AeroCool.

Комплект поставки

Устройство поставляется в красочной картонной коробке. Надписи на ней носят не только рекламный характер, но и являются определенным дополнением к инструкции по эксплуатации. Фиксация внутри коробки превосходная, благодаря её компактным габаритам и толстой поролоновой прокладке.

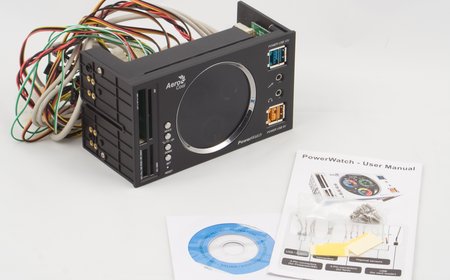

Комплект поставки PowerWatch богатством не отличается. В него входит компактная и красочная инструкция по эксплуатации на английском языке, комплект крепежных винтов, пакетик с небольшими полосками скотча для фиксации термопар и диск с драйверами картовода под MS Windows 98/Me. Все кабели (а их очень немало) заранее установлены на свои места, при этом невостребованные кабели можно отключить без каких-либо затруднений.

Инструкция пользователя содержит очень мало данных о технических характеристиках устройства. Так, например, в ней не указан диапазон регулировки напряжения на контролируемых вентиляторах и отсутствуют данные о распиновке аудио и USB-разъемов.

Термопары и кабели для подключения вентиляторов снабжены ярлычками с соответствующими названиями каналов наблюдения: CPU, VGA, HDD, CASE.

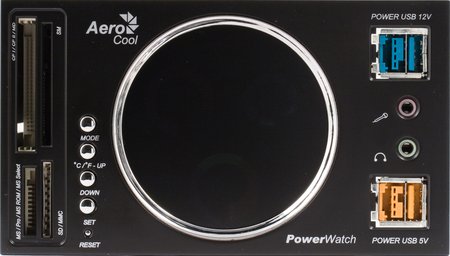

Внешний вид

  • Температуру термодатчика активного канала
  • Скорость вращения вентилятора на активном канале
  • Порог критической температуры активного канала
  • Название активного канала
  • Часы

Четыре управляющие кнопки разместились слева от дисплея. Прямо под ними — кнопка сброса настроек на заводские значения (нажимается только иголкой или столь же тонким предметом).

Справа от дисплея находятся порты для подключения микрофона и наушников, а также те самые порты PoweredUSB. Рядом с каждым портом имеется подпись, так что запоминать, какой цвет соответствует напряжению 5V, а какой 12V, не нужно.

В левой части PowerWatch осталось место и для четырехслотового картовода. Отметим, что фраза о 25 типах поддерживаемых карт немного несправедлива, так как без использования адаптеров можно подключить лишь 19 типов карт. Адаптеры под еще шесть видов карт памяти в комплект поставки не входят.

Установка и испытание

Установка происходит быстро и легко. Достаточно задвинуть устройство в пятидюймовые отсеки и зафиксировать винтами с обеих сторон. Крепежные отверстия идеально совпали с таковыми на шасси корпуса. Установка PowerWatch в корпуса с безвинтовой системой крепления может быть осложнена, так как боковые стенки панели слишком коротки и крепежным салазкам не за что будет зацепиться.

Комплектные термопары достаточно тонкие на конце, то есть их можно подсунуть, например, под процессорный кулер, соединительные провода. Полоски скотча из комплекта поставки можно многократно переклеивать. Обеспечиваемая ими фиксация вполне достаточна для закрепления термопары на вертикальной поверхности.

Кабели для подключения вентиляторов также достаточно длинные. Они оканчиваются стандартными трехпиновыми разъемами, которые снабжены защитными колпачками для защиты ножек от случайного сгибания.

Аудио и USB-разъем от картовода подключаются к материнской плате монолитными контактными колодками, а PoweredUSB разъем — россыпью однопиновых контактов, что несколько странно. Логичнее было бы сделать монолитными все разъемы или, напротив, разбить их на отдельные провода.

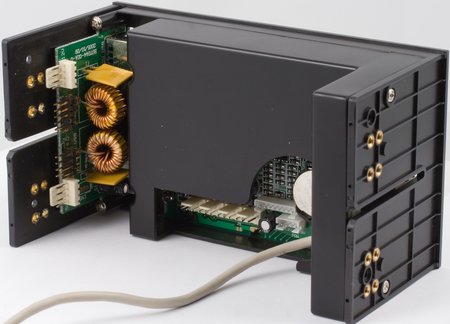

Устройству для полноценной работы требуется два питающих разъема от БП: один для PoweredUSB и второй — для всего остального. При этом каждый кабель питания оснащен разветвителем, то есть столь ценные свободные разъемы от блока питания удастся сохранить незанятыми. Не совсем понятно, почему нельзя было ограничиться одним питающим разъемом? Ведь ток PoweredUSB не настолько велик, чтобы выделять под него отдельную линию питания.

На включение компьютера PowerWatch реагирует громким и неприятным писком. Дисплей по началу действительно впечатляет, так как при работе создается впечатление некоторой объемности изображения, этакий эффект голограммы.

Через какое-то время первое радостное впечатление от дисплея проходит, и становятся видны его недостатки. А их, надо сказать, хватает. У дисплея крайне малые углы обзора снизу и слева. Достаточно отклониться лишь на несколько градусов, как от яркого и контрастного изображения не остаётся и следа. Вторым недостатком можно назвать его небольшую практическую полезность, несмотря на столь крупные габариты. Так, например, круг, показывающий порог критической температуры текущего канала, безусловно, красивый, но проку от него никакого.

Читать статью  10 лучших мобильных кондиционеров

Переключение между каналами наблюдения производится кратковременным нажатием на кнопку MODE. Если зажать эту кнопку на три секунды, то устройство перейдет в режим настройки скорости вращения вентилятора на текущем активном канале. В этом режиме нажатие на кнопку SET включает и отключает режим автоматической регулировки скорости вращения, а кнопки UP и DOWN должны повышать и понижать обороты вентилятора при активированном ручном режиме регулировки.

Мы не случайно употребили слово «должны», поскольку, на самом деле, всё происходит не так, как этого бы хотелось. Понятия подаваемого на вентилятор напряжения в PowerWatch нет, а есть только мифическое количество оборотов. Возможно, такая система работала бы без нареканий в случае, если подключенный вентилятор при стандартном напряжении 12В вращался со скоростью 3500 оборотов (именно такой максимум установлен в устройстве). На практике удалось отрегулировать скорость лишь процессорного кулера GlacialTech 7200. При этом диапазон регулировки корпусных вентиляторов GT12252BDL-1 составил всего 50 об/мин.

Режим ручной регулировки работает достаточно непредсказуемо. Если выставить количество оборотов равным 2500, то вентилятор вращается со скоростью 2500 об/мин. На повышение желаемой скорости вращения до максимальных (по шкале PowerWatch) 3500 об/мин вентилятор не реагирует и продолжает вращаться со скоростью 2500 об/мин. Попытка понизить обороты до минимальных 1600 (хотя эта цифра меняется в зависимости от модели вентилятора) кулер реагирует неохотно. В лучшем случае, его скорость опускается до 1800 об/мин примерно за две-три минуты.

С автоматическим режимом тоже не всё гладко. Логика автомата рассчитана не на статическое значение температуры в данный момент, а на динамику её изменения. Поэтому если температура термопары со временем выросла, например, с 20 до 30 градусов по Цельсию, или если контролируемая ею температура будет без изменения находиться на отметке в 15 градусов, то вентилятор будет вращаться на максимальных оборотах. При этом понижение температуры с 60 до 50 градусов приведет к плавному снижению оборотов до минимально допустимых устройством.

Максимальное подаваемое на вентиляторы напряжение составляет 11,4В, а минимальное — 7,04В. Такой узкий регулирующий диапазон также можно считать недостатком устройства.

Функция наблюдения температуры особых нареканий не вызвала. Датчики и измерительная схема устройства хорошо откалиброваны. При размещении термопар в одном месте, фиксируется абсолютно одинаковая температура по всем каналам. Время реакции на резкое изменение температуры не превышает двух секунд.

Сигнализация о неполадках работает исправно. Звук сигнала громкий, частый и весьма неприятный. Помимо звукового оповещения устройство дополнительно мигает подсветкой дисплея. Ручная остановка сигнализации не предусмотрена, то есть работать она будет до тех пор, пока не ликвидируется причина её срабатывания.

Картовод в данном устройстве построен на чипе Alcor Micro AU6362, который был протестирован нами ранее на примере устройства Classix 52 in 1. Безусловно, PowerWatch выглядит симпатичнее, однако проблемы со скоростью от красивой обертки никуда не исчезли. Пользоваться им для передачи больших объемов информации крайне некомфортно.

Порты для подключения наушников и микрофона работают исправно. Аудиокабель хорошо экранирован и не вносит дополнительных помех в звук.

Порты PoweredUSB можно использовать как простые USB 2.0, переходники при этом не нужны. Скорость работы подключенных устройств нареканий не вызывает — всё работает быстро и стабильно.

Подведение итогов

Устройство обладает рядом досадных недостатков, которые способны свести на нет все его достоинства, главным из которых является внешний вид устройства. Снижение стоимости, по крайней мере, на треть, кабели PoweredUSB в комплекте поставки и переработка системы регулирования оборотов вентилятора — всё это в сумме смогло бы значительно повысить привлекательность устройства. В том виде, в котором продается PowerWatch на данный момент, его можно рассматривать лишь как красивый, но не очень удачный картовод с набором стандартных портов и защитой от перегрева.



Имеется большой выбор компьютерных корпусов , причем некоторые из них весьма оригинальны. При желании вы можете собрать не просто корпус, а модель самолёта или шаттла:


Однако этим ассортимент не ограничивается, компания предлагает блоки питания, многолопастные вентиляторы и различные компьютерные аксессуары. С одним из таких устройств мы сегодня познакомимся.

реклама

AeroCool GateWatch – достаточно многофункциональное устройство, которое занимает два свободных пятидюймовых отсека. С его помощью можно контролировать четыре температуры, контролировать и изменять скорость вращения четырёх вентиляторов, а так же управлять громкостью. Выпускается это устройство в двух модификациях – для светлых и тёмных корпусов.


В отличие от многих самодельных и выпускаемых серийно подобных устройств, AeroCool GateWatch вовсе не утыкан ручками и переключателями, а, напротив, выглядит очень стильно. Имеется только одна ручка для управления громкостью, несколько кнопок, снабжённых хорошо видными поясняющими надписями и большой экран, на котором отображается вся необходимая информация.

Мегаслив топовой 3070 Gigabyte Aorus дешевле любого Палит

Как вы уже поняли, нам досталась версия для тёмных корпусов.

В комплект входят четыре термопары, столько же удлинителей для подключения вентиляторов, планка на заднюю панель, батарейка, набор винтов и цветное иллюстрированное руководство по сборке и использованию.

реклама

Впрочем, никаких сложностей при работе замечено не было. Подключаем термодатчики, по умолчанию предполагается использовать их для измерения температуры процессора, видеокарты и жёсткого диска, а также в корпусе, затем вентиляторы (все провода промаркированы для удобства). Устанавливаем батарейку, чтобы настройки сохранялись при выключенном компьютере. Используя планку и кабель, которые идут в комплекте, подключаем колонки к звуковой карте через AeroCool GateWatch, чтобы регулировать громкость.

Включив компьютер, первым делом устанавливаем текущее время. Можно настроить максимально допустимые пределы для каждой из четырёх температур и выбрать, выводить температуру в градусах Цельсия или Фаренгейта. Устройство автоматически регулирует скорость вращения вентиляторов в зависимости от показаний термодатчиков, однако от этого можно отказаться и задать желаемую скорость вручную. При остановке вентилятора или превышении температурой заданной границы подаётся звуковой сигнал, а дисплей начинает мигать. Встроенный микрофон будет развлекать вас отображением на дисплее уровня звука.

Цвет подсветки меняется нажатием одной кнопки.

AeroCool GateWatch – это полезное, удобное и красивое устройство. С одной стороны, оно развлекает, с другой – помогает удерживать в норме температурный режим и уровень шума. Чем больше будет выпускаться таких стильных и то же время полезных устройств, тем веселее жить, приятнее играть и проще работать.

Благодарим компанию » MEGAMOD » за предоставленное на тесты устройство AeroCool GateWatch.

Контроллер вентиляторов Aerocool GateWatch II : Fan Controller silver (EN42581) - купить в интернет магазине с доставкой, цены, описание, характеристики, отзывы

Товар Контроллер вентиляторов Aerocool GateWatch II : Fan Controller silver (EN42581) снят с продажи и более не доступен в нашем магазине.

Вы можете выбрать другие товары в категории Аксессуары для моддинга ПК.

Контроллер вентиляторов Aerocool GateWatch II : Fan Controller silver

Характеристики

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

На Контроллер вентиляторов Aerocool GateWatch II : Fan Controller silver (EN42581) действует официальная гарантия AEROCOOL сроком 1 год .

Все товары, реализуемые интернет-магазином, являются абсолютно новыми и имеют срок гарантийного обслуживания в сервисных центрах производителей или в сервисном центре ОНЛАЙН ТРЕЙД.РУ. Покупатели, приобретающие цифровое фото и видео, периферийные устройства, коммуникаторы или другую технику в нашем магазине, вместе с товаром получают кассовый чек и гарантийный талон с печатью нашего магазина. Перейти в раздел гарантийные обязательства

Все отзывы о Контроллер вентиляторов Aerocool GateWatch II : Fan Controller silver (EN42581)

Напиши отзыв — получи ON-бонусы!

Помогать другим покупателям определиться с выбором товара теперь выгодно! Расскажите о товаре, который приобрели у нас, и получите за это ON-бонусы!
Пишите отзывы о каждом товаре, приобретенном в интернет-магазине ОНЛАЙН ТРЕЙД.РУ. Благодаря этому другие покупатели смогут узнать о качестве, достоинствах и возможных недостатках товара, который они собираются приобрести. А Вы за свои отзывы получите заслуженную награду на ваш бонусный счет.

На данный товар видеообзоры более не принимаются.
Подробную информацию о правилах публикации видеообзоров на товары смотрите в разделе ON-бонусы за видеообзоры на товары

Читать статью  12 лучших газовых обогревателей

На данный товар обзоры более не принимаются.
Подробную информацию о правилах публикации обзоров на товары смотрите в разделе ON-бонусы за обзоры на товары

Сфотографируй товар — получи ON-бонусы!

Помогать другим покупателям определиться с выбором товара теперь выгодно! Сфотографируйте товар, который приобрели у нас, и получите за это ON-бонусы! *

Размещайте качественные фотографии каждого товара, приобретенном в интернет-магазине ОНЛАЙН ТРЕЙД.РУ. Благодаря этому другие покупатели смогут узнать о качестве, достоинствах и возможных недостатках товара, который они собираются приобрести. А Вы за свои фотографии получите заслуженную награду на ваш бонусный счет.

* подробную информацию о правилах публикации фотографий товаров смотрите в разделе ON-бонусы за фотографии товара

Итак, производитель заявляет для этой модели три уровня выходного напряжения: 5 В, 7 В и 12 В. Давайте оценим, соответствуют ли реальные цифры этим значениям, а заодно проверим, насколько различаются показатели на разных каналах.

500x336 48 KB. Big one: 1250x841 201 KB

В данном случае нагрузка создавалась с помощью «прожорливого» (до 6 Вт) вентилятора Scythe Slip Stream 120 (SY1225SL12SH), поочередно подключаемого ко всем пяти разъемам. Напряжение питания самого контроллера составляло 12,01 В (измерено на разъеме «Molex»).

Напряжения на отдельных каналах
Режимы «5 В»/«7 В»/«12 В»
С вентилятором Scythe Slip Stream 120
В

Включите JavaScript, чтобы видеть графики

Мегаслив топовой 3070 Gigabyte Aorus дешевле любого Палит

Итак, расхождения в показателях минимальны, что свидетельствует о неплохом качестве изготовления F5XT. Напряжение в режиме «5 В» выдерживается весьма четко (наблюдается завышение на 1%), в режиме «7 В» – завышается до 7,25-7,27 В. Отдельный момент – небольшая просадка, наблюдаемая в режиме «12 В». Казалось бы, это должно снижать производительность вентиляторов в сравнении с прямым подключением к материнской плате. Однако, на деле разница или отсутствует, или составляет буквально 10-20 об/мин, что было проверено на пяти разных вертушках.

Впрочем, в этом нет ничего удивительного. Во-первых, просадка, и в самом деле, очень невелика (

2%). Во-вторых, большинство вентиляторов раскручивается до «около-максимальной» скорости уже при 11.0 – 11.5 В.

При одновременном подключении нескольких вертушек показатели не изменяются. Существенное влияние на работу контроллера может оказать только очень значительное падение напряжения «на входе» (а этот параметр целиком зависит от используемого блока питания).

Перейдем к следующему этапу теста – оценке влияния выбранных производителем уровней на работу различных вентиляторов. Для этого автор «поскреб по сусекам», и подыскал пять вертушек с различными параметрами. Взглянем на краткую таблицу характеристик, важных для теста.

*Данные производителя слегка противоречат законам физики.

реклама

В списке три 140-мм вентилятора. Fractal Design Venturi HF-14 и Phanteks PH-F140TS – типичные модели со средней скоростью вращения (1200 об/мин). Интересно, что по данным производителей, сила тока, необходимая для работы этих вертушек, различается вдвое. Проверим, как они отреагируют на снижение напряжения. Thermalright TR-TY140 – один из самых известных вентиляторов этого типоразмера, не нуждающийся в представлении.

Две 120-мм модели также весьма интересны. Deepcool TF120 обладает очень широким диапазоном скоростей вращения, кроме того, он явно «заточен» под PWM-регулировку, на что указывает высокое стартовое напряжение. Scythe SY1225SL12SH – самый «быстроходный» представитель известной линейки Slip Stream, эта модель может раскручиваться до 1900 об/мин и отличается значительным энергопотреблением.

Тест с различными вентиляторами
Режимы «5 В»/«7 В»/«12 В»
Скорость вращения
об/мин

Включите JavaScript, чтобы видеть графики

Из пяти вентиляторов при минимальном напряжении не смог стартовать только один — Thermalright TR-TY140. Причем ему не хватает буквально пары десятых вольта. В обзоре этого вентилятора отмечалось, что необходимое значение составляет 5,3 В. Достаточно легонько качнуть крыльчатку пальцем и она начинает бодро набирать обороты.

Максимальная скорость вращения составила 1180 об/мин (особенность данного экземпляра вертушки – при прямом подключении к материнской плате показатель также не превышает 1200 об/мин, тогда как в спецификациях указано 1300 об/мин).

Этот случай наглядно показывает слабую сторону ступенчатой настройки. Однако, нужно отметить, что вентиляторы, которым для старта недостаточно 5 В, и при 7 В вращаются очень небыстро. Отметим и преимущество контроллера напряжения перед PWM-регулировкой, минимальная скорость вращения TR-TY140 составила 760 об/мин (PWM позволяет опуститься только до 900 об/мин).

Второй вентилятор с четырехконтактным разъемом ведет себя совсем по-другому. Максимальная скорость вращения при настройке напряжения и PWM-регулировке оказалась в точности одинаковой – 1740 об/мин. А вот минимальная различается очень заметно — 875 об/мин против 460 об/мин.

140-мм вентиляторы Fractal Design и Phanteks похоже реагируют на изменение напряжения (необходимо ввести поправку на то, что у PH-F140TS оказалась завышена стандартная скорость вращения при 12 В).

Высокооборотный Scythe SY1225SL12SH успешно набрал свою максимальную скорость. Медленно эта модель вращаться просто не умеет, но контроллер смог заметно «придушить» и ее. Теперь взглянем на график уровня шума.

Тест с различными вентиляторами
Режимы «5 В»/«7 В»/«12 В»
Уровень шума
с расстояния 150 мм
дБ

Включите JavaScript, чтобы видеть графики

Субъективно, вентиляторы работают очень тихо вплоть до отметки 33-35 дБ. При 36-37 дБ шум различим с близкого расстояния. Отчетливо слышимым (так, что вертушку легко заметить, просто находясь в том же помещении) звук крыльчатки становится при 40-42 дБ.

Таким образом, продукт AeroCool вполне успешно справляется со своими обязанностями. Во всех пяти случаях контроллер смог снизить обороты до того уровня, при котором вентилятор работает тихо. В то же время регулятор не ограничивает производительность вертушек на максимальной скорости и почти всегда может обеспечить некий «компромиссный» режим (средняя скорость вращения, при которой «пропеллер» уже слышно, но шум еще не становится назойливым).

Однако, истинным адептам «SilentPC» эта модель все-таки не подойдет, поиск минимального стартового напряжения и предельное замедление вентиляторов требует плавной настройки и более широкого диапазона напряжений.

Таким образом, я настоятельно не рекомендую превышать рекомендованную производителем выходную мощность. Пару вертушек со средним потреблением вполне можно подключить к одному каналу (потребление 4–5 Вт), а вот вешать на общий разъем все корпусные «пропеллеры» разом или использовать F5XT в связке с мощной помпой СВО — не стоит.

реклама

Заключение

Подведем итоги, начав с краткого перечисления плюсов и минусов протестированного продукта.

  • Невысокая стоимость;
  • Простая и надежная конструкция;
  • Пять каналов для подключения вентиляторов;
  • Совместимость с большинством корпусов («однослотовая» компоновка и большая длина шнуров);
  • Наличие отключаемой подсветки с возможностью выбора одного из трех цветов.
  • Для устройства этого класса существенных минусов не выявлено.

реклама

Может не устроить

  • Ограничение выходной мощности – 5 Вт на канал;
  • Трехступенчатая регулировка напряжения;
  • Отсутствие модификаций F5XT с другими цветами передней панели и подсветки.

Итак, в самом начале материала F5XT был описан как простой и недорогой контроллер, который может привлечь внимание экономных пользователей. Таким он и оказался.

Среди положительных моментов отмечу аккуратный внешний вид, совместимость с большинством корпусов и грамотный подбор напряжений – выше мы выяснили, что устройство удачно работает с разными вентиляторами.

Теперь пройдемся по пунктам списка «может не устроить». Первый – ограничение выходной мощности 5 Вт на канал. К минусам этот момент никак не отнести, так как потребление подавляющего числа вертушек составляет лишь 1,5-2,5 Вт, так что у контроллера остается немалый запас. F5XT можно использовать даже в связке с особо крупными корпусными «пропеллерами» нестандартной размерности (180-240 мм) и помпами необслуживаемых СВО (их максимальное потребление обычно не превышает 3-5 Вт). Так что это ограничение касается только пользователей, желающих повесить на один разъем несколько мощных вентиляторов и «суровых водянщиков», которым необходимо регулировать скорость вращения ротора мощной помпы.

Второй момент – трехпозиционная регулировка напряжения. Отчасти это, и правда, создает неудобства из-за невозможности тонкой настройки и поиска стартового напряжения вентилятора. Однако, тест показывает, что F5XT успешно справляется со своими обязанностями, снижая шум почти любого вентилятора до комфортных значений. А что еще нужно покупателю подобного недорогого устройства? Для энтузиастов «сверхтихих» систем существуют контроллеры более высокого уровня (в том числе – и среди продуктов Aeroсool).

реклама

Таким образом, этот продукт полностью соответствует своей категории. Пожалуй, производителю можно посоветовать только добавить в комплект пару «разветвителей» для подключения двух вентиляторов к одному разъему и выпустить варианты F5XT с другими цветами передней панели и подсветки.

Источник https://www.ixbt.com/platform/aerocool-p7-f12-pro-review.html

Источник https://megaobzor.com/review-AeroCool-CoolTouch-E.html

Источник https://igry-gid.ru/obzory/kontroller-ventilyatorov-aerocool-gatewatch-2-silver-en42581-obzor.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
