Обзор комплекта 120-миллиметровых вентиляторов Corsair SP120 RGB LED с RGB-подсветкой и управляющим контроллером

Коробочка из плотного картона имеет яркое, привлекающее внимание оформление.

На гранях коробочки изображены вентиляторы в разных ракурсах и вариантах цветов подсветки, перечислены основные особенности, а также приведены технические характеристики продукта и состав комплекта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких других языках, в том числе и на русском.

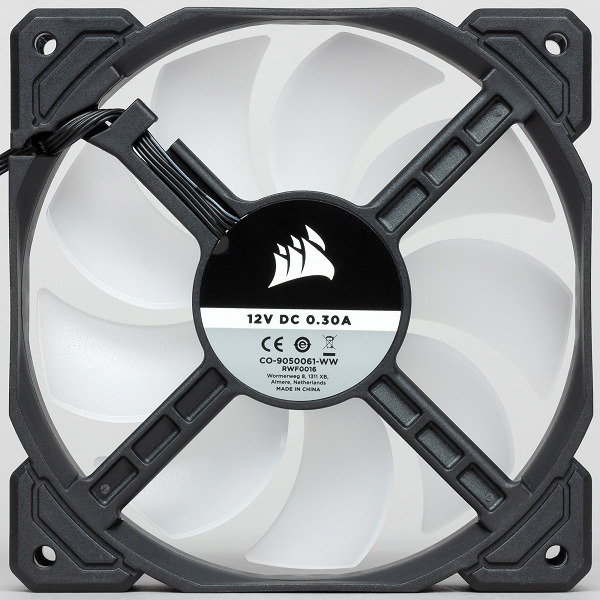

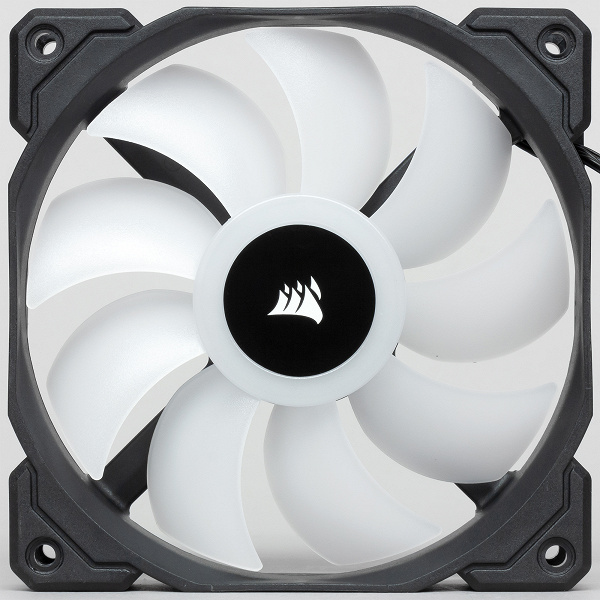

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика с матовой поверхностью. Под центральной втулкой крыльчатки находятся RGB-светодиоды в количестве четырех штук.

Разбирать вентилятор мы не стали, поверили производителю, что в нем установлен гидравлический (hydraulic) подшипник (по сути, разновидность подшипника скольжения). От вентилятора и контроллера идут простые плоские кабели, что очень удобно в работе.

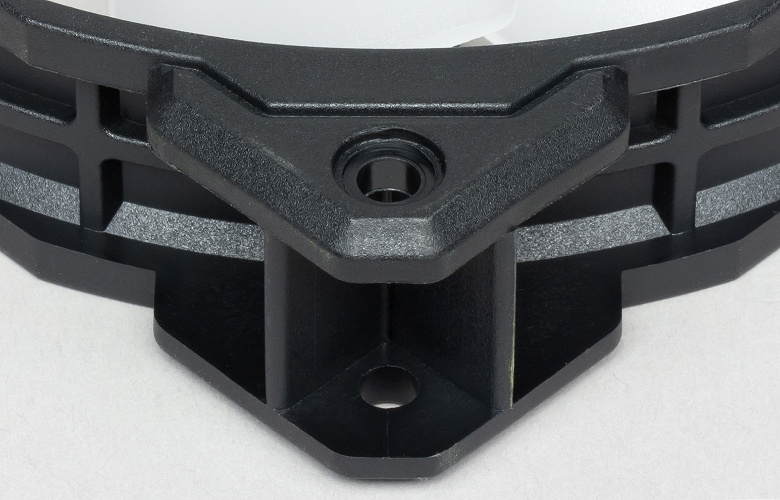

Никаких (якобы) виброизолирующих вставок на рамках вентиляторов нет.

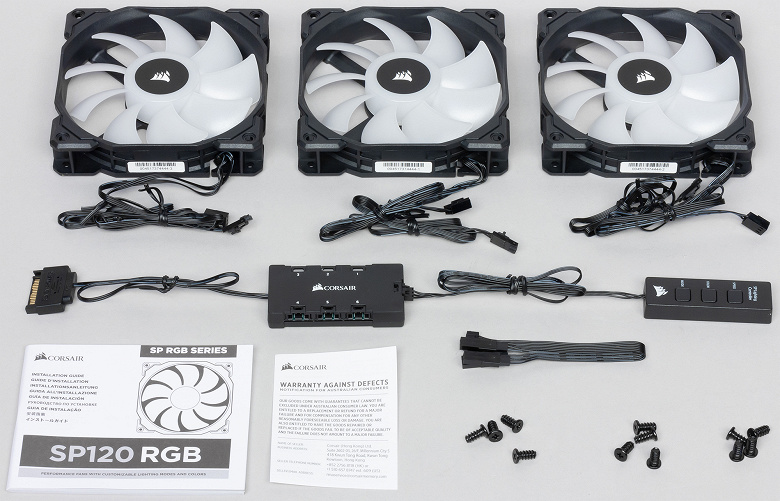

В комплект набора входят три описанных вентилятора, а также по четыре самонарезных винта к каждому вентилятору, контроллер, блок с тремя кнопками и кабель для подключения внешних кнопок управления. Руководство представляет собой миниатюрную брошюру, в которой есть вариант с текстом на русском языке.

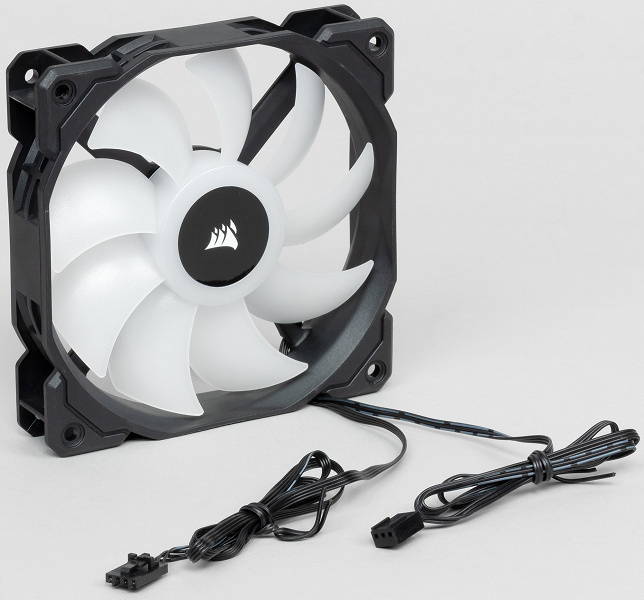

От каждого вентилятора отходит два кабеля, один с трех-, второй с четырехконтактным разъемом. Первым кабелем вентиляторы подключаются, например, к стандартным 3(4)-штырьковым разъемам на материнской плате. Вторым кабелем вентиляторы подключаются к контроллеру, отвечающему за функционирование подсветки. На нижней плоскости контроллера есть площадка с клейким слоем, предназначенная для закрепления контроллера внутри корпуса.

Подключать вентиляторы к контроллеру нужно последовательно, начиная с первого разъема и без пропусков. Тогда подсветка будет работать на всех вентиляторах. Как видно, разъемов для вентиляторов на контроллере всего шесть, то есть к нему можно подключить еще три вентилятора, которые можно купить по отдельности и без контроллера. От контроллера отходит неотсоединяемый кабель питания с разъемом SATA. Отдельным кабелем к контроллеру подключается блок с тремя кнопками. На этом блоке также есть площадка с клейким слоем, предназначенная для закрепления блока в удобном для пользователя месте.

Кнопки на блоке переключают скорость изменения динамических эффектов (Speed), цвет (Color) и режим работы (Mode). Еще один кабель, подсоединяемый к блоку с кнопками, позволяет подключать внешние кнопки для управления подсветкой. Примерами таких кнопок являются кнопки сброса и питания на корпусе.

На видео ниже последовательно перебираются режимы подсветки (кнопкой Color установлена циклическая смена цвета).

Тестирование

Данные измерений

Вентилятор
Габариты, мм (по рамке) 119×119×25
Масса, г 134 (с кабелями)
Длина кабеля питания вентилятора, см 60
Длина RGB-кабеля, см 60
Напряжение запуска, В 3,3—3,4
Напряжение остановки, В 2,7—2,8
Контроллер
Длина кабеля питания, см 30
Длина кабеля от блока кнопок, см 60
Длина кабеля к внешним кнопкам, см 16

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Читать статью  Лучшие вентиляторы для дома 2023

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Судя по отсутствию выраженных перегибов, явные резонансные эффекты отсутствуют.

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше во время измерения шума при тех же входных параметрах (напряжение питания). На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

Уровень шума, дБА Субъективная оценка уровня шума для компонента ПК
выше 40 очень громко
35—40 терпимо
25—35 приемлемо
ниже 25 условно бесшумно

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.

Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

Производительность, м³/ч
Высокое сопротивление Низкое сопротивление
24 89

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Данный вентилятор, с учетом большого отрыва от двух аутсайдеров, занимает среднюю позицию.

Проведем также сравнение по производительности для случая низкого сопротивления.

В этом случае данный вентилятор занял второе место. Получается, что вопреки ожиданиям производителя вентилятор Corsair SP120 RGB LED хорошо работает при низком статическом давлении.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 15,6 Па (1,59 мм H2O). Сравним этот вентилятор с другими:

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Corsair SP120 RGB LED по данному параметру занимает среднюю позицию. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

В качество просто устройства для перемещения воздуха Corsair SP120 RGB LED из этого комплекта является средним по параметрам и достаточно универсальным вентилятором, чуть лучше работающим в условиях низкого сопротивления воздушному потоку. Пользователя может привлечь готовое решение в виде комплекта из трех вентиляторов и контроллера подсветки, если, конечно, его устроит простая по современным меркам RGB-подсветка и незатейливые эффекты. К плюсам относятся удобный блок с кнопками на длинном кабеле, опциональное использование внешних, например корпусных кнопок, просто плоские кабели без оплетки, использование разъема питания SATA, а также возможность подключения еще до трех вентиляторов из этой же серии к комплектному контроллеру. К минусам — отсутствие ШИМ-управления и даже разветвителя для питания вентиляторов. Пользователю придется самому решать, как и чем управлять скоростью вращения вентиляторов, ведь на все разъемов на материнской плате может и не хватить (или она может не поддерживать регулировку напряжения на разъемах для вентиляторов).

Обзор и тест комплекта вентиляторов Corsair SP120 RGB

Могут ли высокопроизводительные вентиляторы со светодиодной подсветкой быть одновременно тихими? Да, если это Corsair SP120 RGB.

Обзор и тест комплекта вентиляторов Corsair SP120 RGB

Компания Corsair не нуждается в особом представлении, в особенности, когда речь идет про корпусные вентиляторы со светодиодной подсветкой. Поэтому, когда нам предложили протестировать комплект вертушек Corsair SP120 RGB, мы не раздумывали ни секунды. Компания Corsair предлагает набор с кодовым названием CO-9050061-WW в составе трех 120-мм вентиляторов SP120 RGB и контроллера подсветки. Розничная стоимость этого набора на территории России стартует от 4000 рублей.

Читать статью  11 лучших настольных вентиляторов — качественные и компактные модели

Технические характеристики

Модель CO-9050061-WW (Fan x3, Controller x1)
Размеры вентилятора 120×120×25
Интерфейс питания контроллера SATA Power
Стартовое напряжение 9 В
Номинальное напряжение 13.2 В и 7 В
Расчетный ток 0.3 А
Скорость вентилятора 1400 об/мин
Максимальное давление воздуха 1.45 мм H2O
Максимальный поток воздуха 52 CFM
Шум 26 дБ(А)
Тип подшипника гидравлический
Гарантия 24 месяца
Вес 756 г

Упаковка и комплектация

Комплект вентиляторов Corsair SP120 RGB поставляется в компактной картонной коробке, ярко украшенной и оформленной в корпоративные цвета. На фронтальной панели упаковки наглядно представлено не только изображение вентилятора серии SP RGB, но и указаны его технические характеристики.

Подробная спецификация и ключевые особенности Corsair SP120 RGB расписаны на тыльной стороне картонной коробки. С торца присутствует упоминание о том, что перед нами набор с тремя вентиляторами и одним контроллером подсветки.

Для удобного размещения на полках магазинов в верхней части упаковки Corsair SP120 RGB имеется пластиковый ярлык.

В наборе Corsair SP120 RGB вентиляторы упакованы с особой заботой. Каждая вертушка находится в своем картонном боксе, для кабелей питания и подсветки RGB предусмотрена соответствующая ниша. Контроллер подсветки и прочий комплект поставки упакованы в отдельную картонную коробку.

  • руководство пользователя и гарантийная карточка;
  • винты крепления в количестве 12 шт;
  • контроллер подсветки, рассчитанный на подключение шести вентиляторов;
  • пульт управления проводной;
  • кабель-переходник пульта управления для кнопок корпуса.

Внешний вид

Идея набора Corsair SP120 RGB — объединить и синхронизировать между собой подсветку вентиляторов. Поэтому этот набор с тремя 120-мм вертушками комплектуется контроллером подсветки с возможностью подключения до 6-ти устройств.

Определенно интересным у Corsair SP120 RGB получился корпус вентиляторов. Выполненный сложными по ушкам формами он делает эти вертушки интересными и привлекательными.

В конструкции используется 9-лопастная крыльчатка, выполненная из полупрозрачного белого пластика. Светодиодная подсветка на Corsair SP120 RGB сосредоточена на сердечнике вентиляторов.

На ушках для крепления какие-либо антивибрационные прокладки отсутствуют. Вместо них есть ярко выраженный островок пластика, который призван воспрепятствовать распространению вибраций.

На торцах корпусов вентиляторов Corsair SP120 RGB присутствует обозначение направления вращения крыльчатки и направления воздушного потока.

Не забыл производитель и об индивидуальной маркировке, присвоив каждому вентилятору Corsair SP120 RGB отдельный серийный номер.

Вентиляторы Corsair SP120 RGB оснащаются кабелем 3-пин для питания и фирменным 4-пин для светодиодной подсветки. Длины кабелей достаточно, чтобы расположить вентиляторы в большом корпусе без особых проблем. Corsair SP120 RGB основаны на гидродинамическом подшипнике. О ресурсе работы вентиляторов производитель умалчивает, зато дает гарантию сроком на 2 года.

Ключевой особенностью вентиляторов Corsair SP120 RGB является высокое статистическое давление. Производитель заявляет о значении в 1.45 мм Н2О. Это вполне походит на правду, учитывая, что паспортная скорость вращения этих вертушек составляет 1400 об/мин. При этих оборотах уровень шума не превышает по документам 26 дБА.

Для управления светодиодной подсветкой вентиляторов Corsair SP120 RGB используется комбинация из контроллера и пульта управления.

Для питания контроллера RGB используется разъем SATA Power. Для коммуникации с пультом управления на контроллере имеется свой фирменный разъем для подключения. И контроллер, и пульт управления снабжены двухсторонним скотчем 3М. Это позволяет вмонтировать данные компоненты внутрь корпуса ПК на удобное для пользователя место.

Набор из трех вентиляторов Corsair SP120 RGB комплектуется контроллером подсветки с возможностью подключения до шести устройств. Каждый из разъемов для подключения пронумерован. Требуется соблюдать последовательность при подключении вентиляторов и не подключать через один разъем.

Пульт управления подсветкой имеет три кнопки. С их помощью пользователь может менять варианты подсветки, цвет и скорость смены режимов.

Также производитель предусмотрел для Corsair SP120 RGB альтернативный вариант управления подсветкой с помощью фирменного кабель-переходника. По задумке какая-то пара контактов Speed, Mode или Color может быть соединена с кнопкой Power или Reset на корпусе ПК. Честно говоря, идея сомнительная, поскольку ради этого пользователю придется отказаться от прямого функционала данных кнопок корпуса.

Читать статью  12 лучших масляных обогревателей — рейтинг на 2022-й год

Подключение

Для установки комплекта вентиляторов Corsair SP120 RGB в корпус ПК можно использовать винты из комплекта поставки. Благодаря нумерации разъемов на контроллере, ошибиться с порядком подключения подсветки вентиляторов практически невозможно. В остальном все предельно просто и понятно. Для питания контроллера подключаем кабель SATA, пульт управления подсветкой коммутируем с контроллером. Единственное, что не помешало бы в составе Corsair SP120 RGB, на наш взгляд, это наличие кабель-переходника для подключения 3-пин коннекторов вентиляторов в один разъем на материнской плате.

RGB-подсветка

Мы включили комплект вентиляторов Corsair SP120 RGB на открытом стенде и сразу приятно удивились яркой и насыщенной RGB-подсветке. Учитывая не самую высокую стоимость этого набора, желать чего-то более крутого и невероятного было бы излишне. Конечно, здесь нет адресуемой подсветки, но и то, что есть, смотрится более чем достойно.

Не ограничиваясь только фото, мы сняли небольшое видео с демонстрацией цветов и режимов подсветки вентиляторов Corsair SP120 RGB.

Тестирование

Опытным путем мы определили, что минимальным напряжением для работы вентиляторов Corsair SP120 RGB является значение 3.6 В. Отталкиваясь от этого и используя шаг в 1.2 В, мы выяснили поведение этих вертушек в зависимости от % заполнения ШИМ. Можно сказать, что вентиляторы Corsair SP120 RGB работают в диапазоне от 500 до 1400 об/мин.

Принимая во внимание характер работы вентиляторов Corsair SP120 RGB, мы измерили уровень шума сразу всех трех вертушек на расстоянии 30 см. Этот комплект вентиляторов оказался практически бесшумным до скорости в 1100 об/мин, а также достаточно тихим даже на максимальной скорости вращения.

Заключение

Комплект вентиляторов Corsair SP120 RGB нам понравился. И не сколько за яркость и глубину светодиодной подсветки, сколько за тихий режим работы. Эти вертушки смогут не только украсить сборку новыми красками, но и оставаться практически бесшумными в игровой системе. Цена в 4000 рублей может показаться высокой на фоне менее именитых брендов, но комплект вертушек Corsair SP120 RGB этих денег вполне стоит. Поэтому если раскошелиться на премиальные ARGB вентиляторы не позволяет бюджет, а китайские аналоги отпугивают шумом и посредственным качеством исполнения, то самое время обратить внимание на Corsair SP120 RGB.

Обзор Corsair SP120 RGB (CO-9050061-WW). Набор корпусных вентиляторов с подсветкой

Корпуса с прозрачными стенками получили широкое распространение, как и элементы с подсветкой. Тестируемые сегодня вентиляторы Corsair SP120 RGB ориентированы именно на такие системы, позволяя не только решить вопрос эффективного охлаждения, но и улучшения внешнего вида. Изучаем на примере комплекта из трех вентиляторов.

Corsair SP120 RGB

Его можно свободно приобрести в российских магазинах. Мы собрали актуальные предложения в таблице, составленной на основе данных сервиса Яндекс.Маркет.

Corsair SP120 RGB обзор

Комплектация

Поставляется в коробке с традиционным оформлением. Приведены подробные данные по техническим характеристикам. Комплект включает кабель для внешнего управления, блок управления режимами работы, блок для подключения линий подсветки, три вентилятора, крепежный набор винтов, руководство пользователя и гарантийный талон.

Corsair SP120 RGB

Внешний вид

Corsair SP120 RGB

Девять прозрачных лопастей. По центру наклейка с логотипом производителя. В Corsair SP120 RGB установлены гидродинамические подшипники с регулируемой скоростью вращения до 1400 оборотов в минуту.

Corsair SP120 RGB

Семь разных цветов подсветки. Есть динамические эффекты свечения.

Режима с миксом с выводом нескольких цветов нет.

Corsair SP120 RGB

Для подключения вентиляторы используют два кабеля. Один из них для вращения лопастей, второй для подсветки.

Corsair SP120 RGB

В комплекте с ними идет блок, отвечающий за подсветку. К нему можно подключить шесть таких вентиляторов. Внутри корпуса крепится при помощи двухстороннего скотча.

Corsair SP120 RGB

За управление отвечает блок с тремя кнопками. Выбираются цвета, спецэффекты и скорость вращения.

Corsair SP120 RGB

Производитель предусмотрел возможность управления с помощью внешних кнопок. В комплекте идут кабели под кнопки, сами кнопки могут быть размещены в выбранном месте корпуса. Приобретаются кнопки самостоятельно.

Corsair SP120 RGB

Длина кабелей позволит организовать аккуратный монтаж вентиляторов внутри корпуса. Но стоит учесть, что сами дополнительные кабели и элементы управления также потребуют наличие свободного пространства в корпусе.

Corsair SP120 RGB

Тесты

Corsair SP120 RGB

Итоги по Corsair SP120 RGB

Corsair SP120 RGB при своей невысокой стоимости предлагают эффективное охлаждение с низким уровнем шума, а также управляемую светодиодную подсветку с семью цветами и эффектами. Наличие дополнительных слотов в блоке управления позволит докупить вентиляторы без повторной оплаты элементов управления. Из особенностей стоит отметить отсутствие синхронизации с остальными компонентами в системе.
